一种具有雨水收集功能的公交候车亭的制作方法

1.本发明涉及公交候车亭技术领域，尤其涉及一种具有雨水收集功能的公交候车亭。


背景技术：

2.公交候车亭是与公交站台相配套的，为方便市民候车时遮阳、防雨等，在车站、道路两旁或绿化带的港湾式公交停靠站上建设的交通设施。公交候车亭作为整个公交候车体系中的重要元素,为乘坐公交车的人们提供了很多的便利,大大提高了现代人出行的质量，现有的公交候车亭不具有雨水收集功能，导致无法对雨水进行回收，为此我们提出一种具有雨水收集功能的公交候车亭。


技术实现要素：

3.本发明的目的是为了解决现有技术中存在公交候车亭不具有雨水收集功能的缺点，而提出的一种具有雨水收集功能的公交候车亭。
4.为了实现上述目的，本发明采用了如下技术方案：设计一种具有雨水收集功能的公交候车亭，包括候车亭，所述候车亭顶端设有收集机构，所述收集机构包括收集容器，所述候车亭顶部四角落处均固定安装有套管，所述套管上滑动设置有活动杆，所述活动杆上端固连在收集容器底部，所述套管上套设有弹簧，所述弹簧两端分别固连在候车亭和收集容器上。
5.优选的，所述收集容器上设置有排泄机构，所述排泄机构与收集容器连通。
6.优选的，所述排泄机构包括排水管，所述排水管上端与收集容器连通，所述排水管为软管，所述排水管上安装有电磁阀，所述候车亭顶部中央处安装有行程开关，所述行程开关可控制电磁阀工作。
7.优选的，所述收集容器上设置有雨水利用机构，所述雨水利用机构与收集容器连通。
8.优选的，所述雨水利用机构包括水泵，所述水泵固定安装在收集容器外，且所述水泵的进水管与收集容器连通，所述水泵的出水管连通有管道，所述候车亭一侧固定安装有机架，所述机架内固定安装有多个喷头，多个所述喷头相互连通，所述管道下端与多个喷头连通，所述管道为软管。
9.优选的，所述机架呈u形。
10.优选的，所述收集容器顶端设有开合机构，所述开合机构安装在收集容器顶部。
11.优选的，所述开合机构包括两块侧板，两块所述侧板间隔分布且下端固连在收集容器上，两块所述侧板之间可转动安装有卷收轴，所述收集容器顶端设有活动板，所述活动板与卷收轴之间设有纱布，所述纱布一端固连在活动板上，所述纱布另一端固连在卷收轴上且卷收在卷收轴上，两个所述侧板之间设有第一支撑板，所述第一支撑板固连在侧板上，所述收集容器顶部一端固定安装有第二支撑板，所述第一支撑板与第二支撑板之间设有两
根导向杆，所述导向杆贯穿活动板且端部分别固连在第一支撑板和第二支撑板上，所述第一支撑板和第二支撑板之间设有丝杆，所述丝杆贯穿活动板并与活动板螺纹连接，所述丝杆端部分别可转动安装在第一支撑板和第二支撑板上，所述第二支撑板上固定安装有电机，所述电机的输出轴贯穿第二支撑板并与丝杆固连。
12.本发明提出的一种具有雨水收集功能的公交候车亭，有益效果在于：通过设置收集机构，利用收集容器收集雨天的雨水，当收集容器内的雨水增多时，收集容器的重量下压弹簧，弹簧收缩，从而活动杆在套管内移动，通过设置排泄机构，当收集容器的重量到达预设值时，收集容器底部压在行程开关上，从而行程开关工作并控制电磁阀打开，收集容器内的水可由排水管排出，从而有效减轻收集容器的重量，当收集容器离开行程开关时，行程开关停止工作而电磁阀处于关闭状态。
附图说明

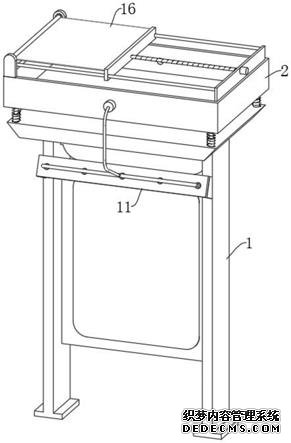

13.图1为本发明提出的一种具有雨水收集功能的公交候车亭的结构示意图。
14.图2为本发明提出的一种具有雨水收集功能的公交候车亭的侧视图。
15.图3为本发明提出的一种具有雨水收集功能的公交候车亭的候车亭的结构示意图。
16.图4为本发明提出的一种具有雨水收集功能的公交候车亭的部分结构放大示意图一。
17.图5为本发明提出的一种具有雨水收集功能的公交候车亭的部分结构放大示意图二。
18.图中：候车亭1、收集容器2、套管3、活动杆4、弹簧5、排水管6、电磁阀7、行程开关8、水泵9、管道10、机架11、喷头12、侧板13、卷收轴14、活动板15、纱布16、第一支撑板17、第二支撑板18、导向杆19、丝杆20、电机21。
具体实施方式
19.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
20.实施例1：参照图1
‑
5，一种具有雨水收集功能的公交候车亭，包括候车亭1，候车亭1顶端设有收集机构，收集机构包括收集容器2，候车亭1顶部四角落处均固定安装有套管3，套管3上滑动设置有活动杆4，活动杆4上端固连在收集容器2底部，套管3上套设有弹簧5，弹簧5两端分别固连在候车亭1和收集容器2上。通过设置收集机构，利用收集容器2收集雨天的雨水，当收集容器2内的雨水增多时，收集容器2的重量下压弹簧5，弹簧5收缩，从而活动杆4在套管3内移动。
21.实施例2：当雨水收集量过多时，参照图1
‑
5，作为本发明的另一优选实施例，与实施例1的区别在于，收集容器2上设置有排泄机构，排泄机构与收集容器2连通。排泄机构包括排水管6，排水管6上端与收集容器2连通，排水管6为软管，排水管6上安装有电磁阀7，候车亭1顶部中央处安装有行程开关8，行程开关8可控制电磁阀7工作。通过设置排泄机构，当收集容器2的
重量到达预设值时，收集容器2底部压在行程开关8上，从而行程开关8工作并控制电磁阀7打开，收集容器2内的水可由排水管6排出，从而有效减轻收集容器2的重量，当收集容器2离开行程开关8时，行程开关8停止工作而电磁阀7处于关闭状态。
22.收集容器2上设置有雨水利用机构，雨水利用机构与收集容器2连通。雨水利用机构包括水泵9，水泵9固定安装在收集容器2外，且水泵9的进水管与收集容器2连通，水泵9的出水管连通有管道10，候车亭1一侧固定安装有机架11，机架11内固定安装有多个喷头12，多个喷头12相互连通，管道10下端与多个喷头12连通，管道10为软管。机架11呈u形。通过设置雨水利用机构，水泵9可将收集容器2内水由喷头12排出并对候车亭1进行清理。
23.收集容器2顶端设有开合机构，开合机构安装在收集容器2顶部。开合机构包括两块侧板13，两块侧板13间隔分布且下端固连在收集容器2上，两块侧板13之间可转动安装有卷收轴14，收集容器2顶端设有活动板15，活动板15与卷收轴14之间设有纱布16，纱布16一端固连在活动板15上，纱布16另一端固连在卷收轴14上且卷收在卷收轴14上，两个侧板13之间设有第一支撑板17，第一支撑板17固连在侧板13上，收集容器2顶部一端固定安装有第二支撑板18，第一支撑板17与第二支撑板18之间设有两根导向杆19，导向杆19贯穿活动板15且端部分别固连在第一支撑板17和第二支撑板18上，第一支撑板17和第二支撑板18之间设有丝杆20，丝杆20贯穿活动板15并与活动板15螺纹连接，丝杆20端部分别可转动安装在第一支撑板17和第二支撑板18上，第二支撑板18上固定安装有电机21，电机21的输出轴贯穿第二支撑板18并与丝杆20固连。当不下雨时，电机21工作并带动丝杆20转动，使活动板15沿着导向杆19向第二支撑板18移动，从而纱布16遮住收集容器2顶口，当下雨时，电机21工作并带动丝杆20反转，使活动板15沿着导向杆19向第一支撑板17移动，从而纱布16不再遮住收集容器2的顶口。
24.以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
